触摸屏和 MOTEC 智能步进在平板打印机上的应用

摘要:平板打印机(又称万能打印机),是一种“与物体非接触”的喷墨印刷型高

科技数码印制设备,是近几年来在国内兴起的一种广告印刷和打印设备。

MOTEC(中国)研发出的专用于平板打印机(触摸屏+智能步进)的解决方案在业内取得了很多成功应用,打印效果极佳。

关键词:平板打印机 MOTEC 触摸屏 智能步进

介绍:

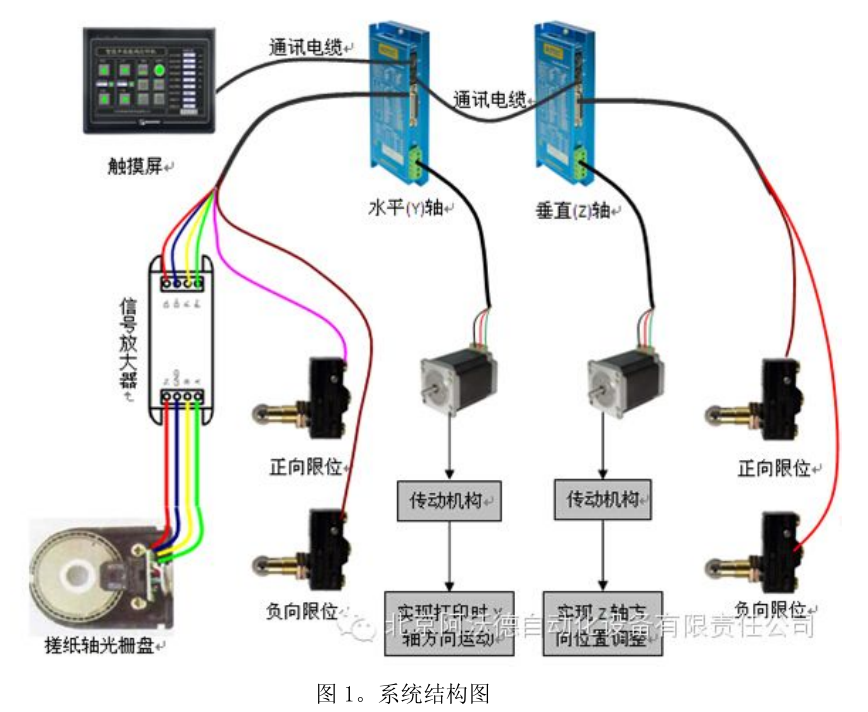

MOTEC 推出的(触摸屏+智能步进)的平板打印机解决方案属于双电机方案,可以实现对 Y 轴和 Z 轴方向的实时控制。Y 轴方向可以选择双电机驱动结构,其运动可以是平台运动,也可以是打印机机头运动;Z 轴方向也可以是平台运动或者是打印机机头运动。当然我们也可以实现单电机解决方案,即只对 Y 轴进行控制。如下图 1 所示,为系统结构图。


一、本系统中,驱动器供电电压为 24VDC~80VDC,上位机触摸屏可以设置的功

能包括:

(1)设置参数(包括 Y、Z 轴的 JOG 速度、回零速度、每转行程、联机脱机切

换等);

(2)执行 JOG、回零操作;

(3)查看驱动器工作状态;

(4)设置智能步进驱动器细分值。

(5)系统可以设置零点,打印头在任何位置,都可以实现“一键快速回零”。

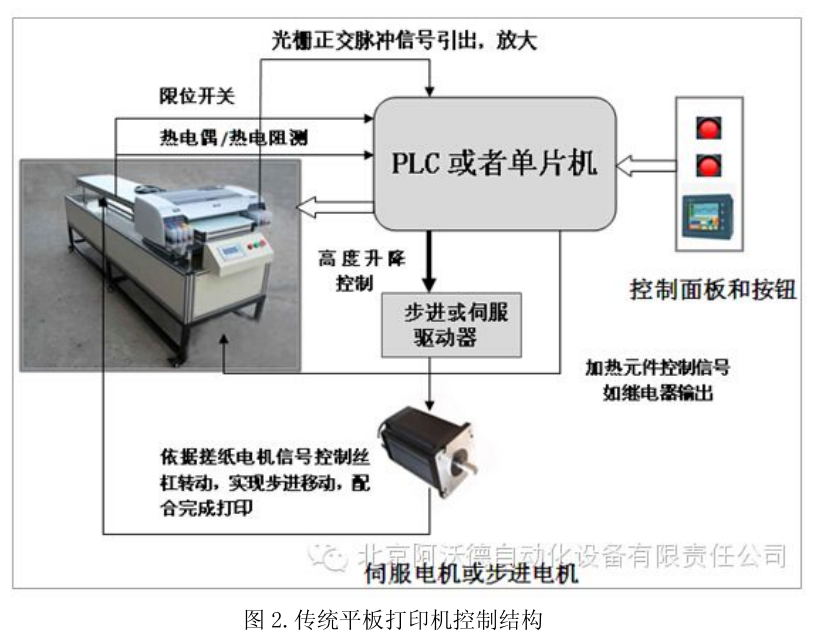

传统系统采用 PLC 和通用伺服,配合触摸屏以及开关按钮构建平板打印机辅助控制系统,具有较强的灵活性,但系统构成相对复杂,成本也较高,PLC 或者单片机内部需要编程,系统节点也较多,造成潜在的不稳定性。而我们MOTEC 研发团队经过不断努力,不断创新,改造成功的新型(触摸屏+智能步进)平板打印机系统结构简单,不再需要PLC(或单片机),智能步进驱动器可以直接和触摸屏(或者文本控制器)通讯,开关按钮以及现场限位开关可直接接入智能步进的 I/O 接口。另外,由于采用了高集成度的系统结构,搓纸电机的信号不再通过PLC 处理后送到伺服驱动器,系统响应速度较采用 PLC 也得到明显提高。


二、以下介绍系统的操作流程。

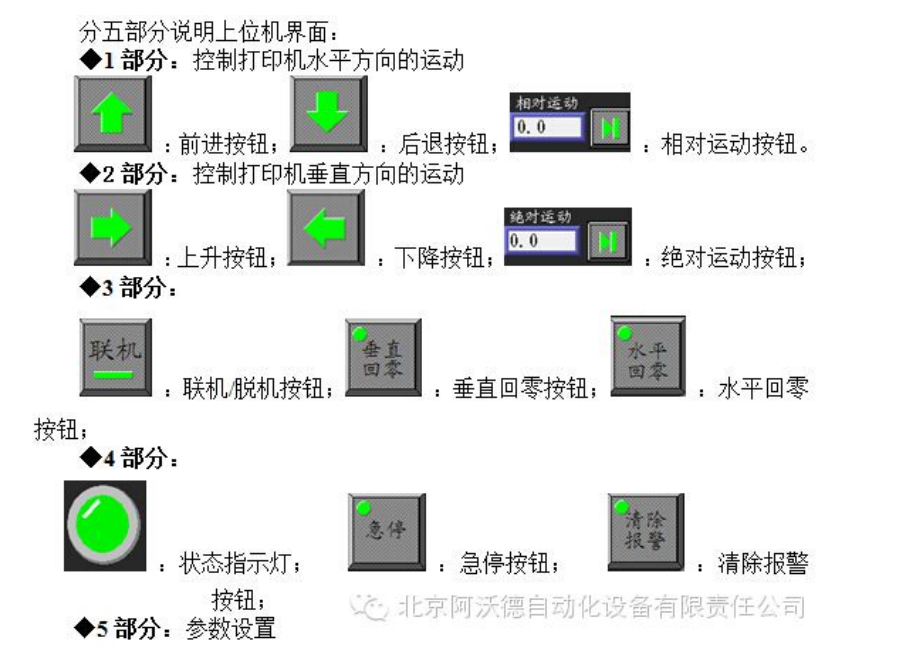

1. 上位机界面

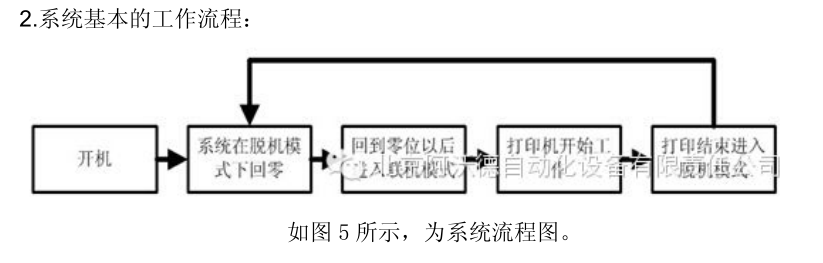

在装机之前,首先要对系统进行调试,检查接线是否正确,电机是否锁轴,触摸屏参数是是否符合要求,电机是否运转正常,同时检测限位开关是否工作正常,确保一切,正常,便可装机。系统上电,驱动器默认为脱机模式,首先进行回零点操作,然后将驱动器切换到联机模式,开始打印。打印结束,系统将自动切换到脱机模式,如果要继续打

印,可以直接回零点,进行下一轮打印。如果您想既保证优质的打印效果,又能将成本压缩到最小,那么,MOTEC(中国)为您量身定做的这款平板打印机(触摸屏+智能步进)控制系统将是您的绝佳选择。您有什么技术上的问题,都可以随时与我们的 MOTEC 研发人员进行联系。
