应用名称:电动推缸多段定位系统
关键词:β交流伺服、内置 PLC、点位控制
供货设备型号:驱动器β交流伺服
系统功能:

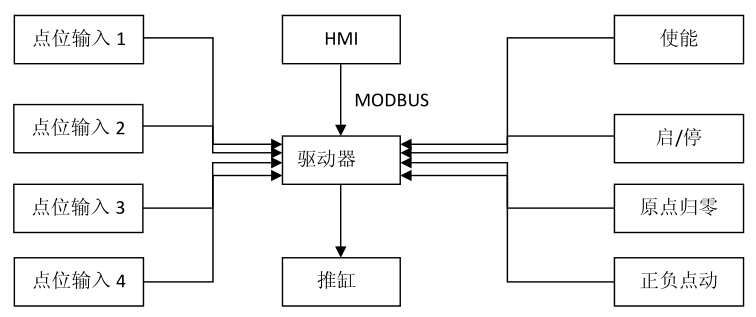

通过对驱动器的输入口进行使能、正负点动、停止、原点归零、启动等功能定义、并将其中的四位数字输入口作为 16 组点位数据的编码信号,以此来触发点位数据寄存区的运动数据集合,使推缸按照指定的运动数据运行。此外也可以通过上位机编写简单程序来进行控制点位数据的执行。驱动器输出口用来监视系统的运行状态。
- 驱动器内置 PLC 功能,省去了 PLC 部分,节省了硬件成本,系统整体接线更加简洁,集
成度更高,系统稳定性更好;
- 12 路数字输入口,6 路数字输出口,可以直接接收和输出信号,使控制更加方便;
- 16 路点位参数,运动方式多样化;
- 内置 PLC,I/O 触发反应迅速,稳定性好;
- 提供上位机调试软件,更加智能、方便、简单;
扩展应用:
本方案以电动推缸多段定位系统为例介绍,使用驱动器的内置 PLC 功能,通过输入口来选择运动的参数和方式,可以将此应用扩展到更多需要多种运动方式循环或转换的场合。
点评:
电动推缸多段定位系统使用驱动器的内置 PLC 功能,通过 I/O 口控制和监视,使用点位控制,因而可以手动选择多样化的运动方式,同时提高了系统的执行速度,降低客户成本,安全,
稳定,可靠。
